>>項目概況
石嘴山市大武口區熱電聯產集中供熱工程供熱面積達340萬平方米，熱交換站遍布整個大武口市區，目前運行的共有 39個熱力站和一個中央控制室，隨著城市建設的發展已增加6個站投入運行，SCADA系統（監控和數據采集系統）借助于公眾ADSL有線網絡進行通訊，對整個熱網的換熱站進行監控和集中管理。上位系統采用西門子Desigo Insight V2.3\WinCC 6.0 SP2，下位機采用西門子Saphir32可編程控制器，現場傳感器、熱行機構及調節閥均采用西門子產品。
>>控制特點
--無人執守全自動控制
--Saphir控制器+以太網通訊卡
--安全，節能，可靠

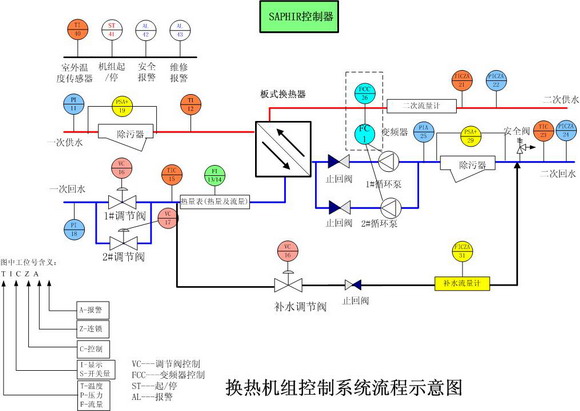

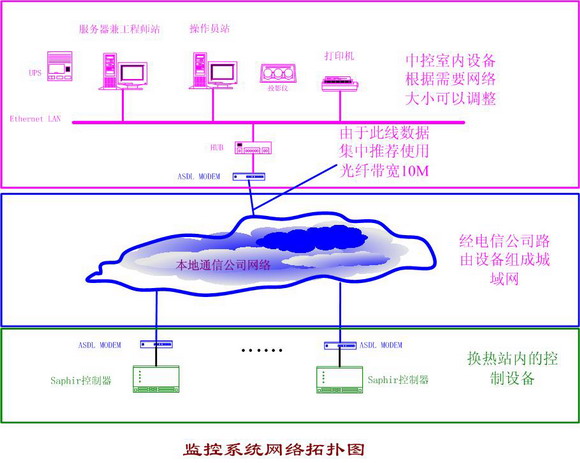

>>通訊網絡特點及網絡拓撲結構圖
--借助當?shù)氐碾娦殴揪W(wǎng)絡
--降低運行成本
--免通訊網絡維護
--減少業主的投入成本
>>集中監控系統特點
--網絡：公眾ADSL寬帶網
--平臺：DESIGO INSIGHT\Siemens Wincc
--功能：集中監視，上位操作，熱量集中調度， 報警，數據處理，歷史數據導出到Excel，以方便數據分析，指導以后的生產設計簡潔的換熱站，分布圖，流程圖，操作方便的報表中心，報警中心。
>>上位機監控畫面

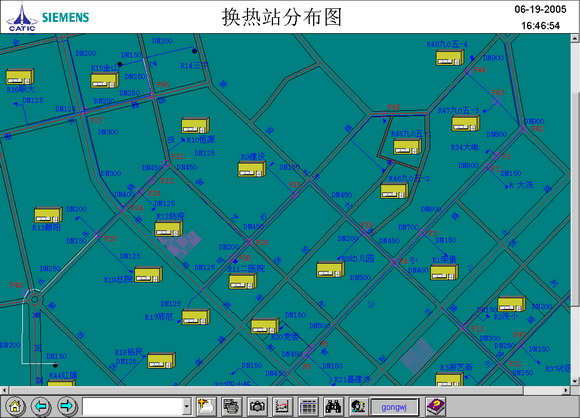

圖一 各個換熱站的分布圖

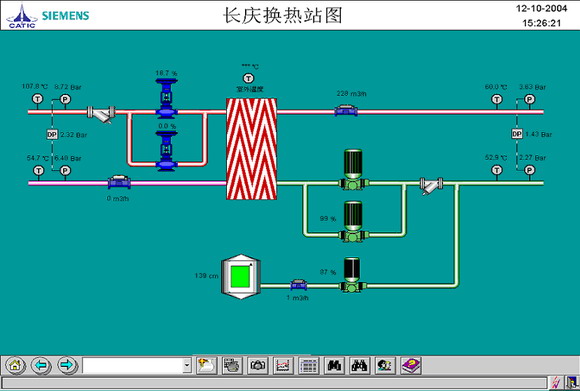

圖二 換熱站圖，選取了一個典型換熱站的監控圖，圖中顯示壓力 溫度 流量 調節閥門的開度 水箱液位等值。無需到現場即可掌握各個換熱站的運行情況。
圖三 報表中心 選擇需要的參數 格式 即可獲取報表。

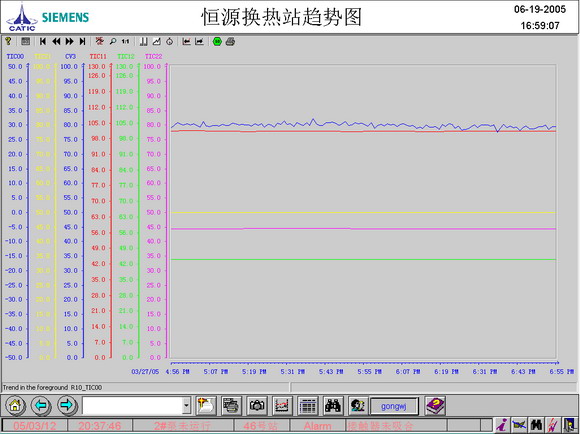

圖四 趨勢圖 左邊顯示不同顏色的參數 右邊顯示對應參數的趨勢 還可以查詢到歷史數據。方便地分析運行情況，進而更好地調度供暖和維護系統。

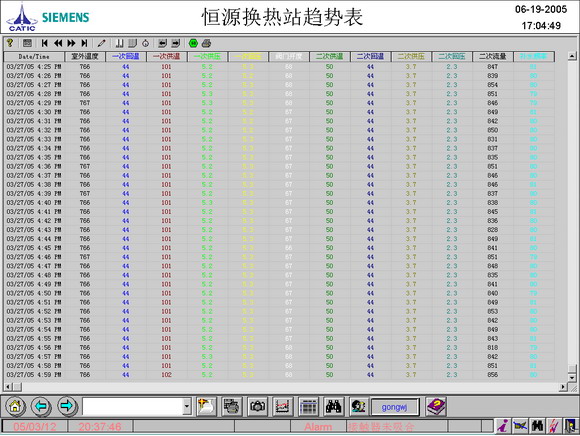

圖五 趨勢圖表 顯示每一分鐘的實時數據。

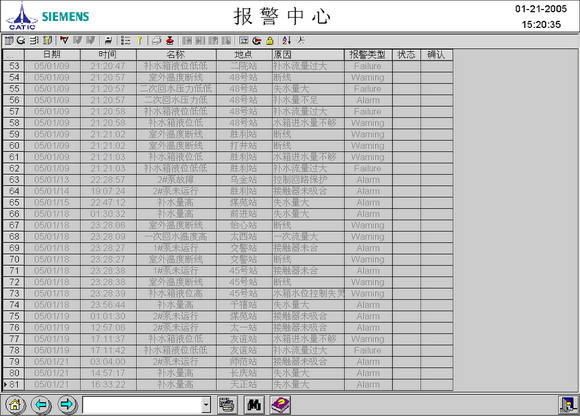

圖六 報警中心 記錄傳感器報警值并彈出窗口方便運行人員及時跟蹤報警來源 處理狀況。報警區分等級和優先權。
|
