| 萊山供熱系統 |
| |
|
|
煙臺清泉實業有限公司供熱分公司是我公司2004年做的項目，現有一個供熱中央站,按供熱面積350萬平方米建造和15個二級網供熱子站。SCADA系統（監控和數據采集系統）借助于公眾ADSL有線網絡VPN路由進行通訊，對整個熱網的換熱站進行監控和集中管理。熱源站控制系統采用西門子S7-300PLC控制，上位機監控系統采用北京三維力控軟件，二級站采用西門子Saphir32可編程控制器，現場傳感器、熱行機構及調節閥均采用西門子產品。

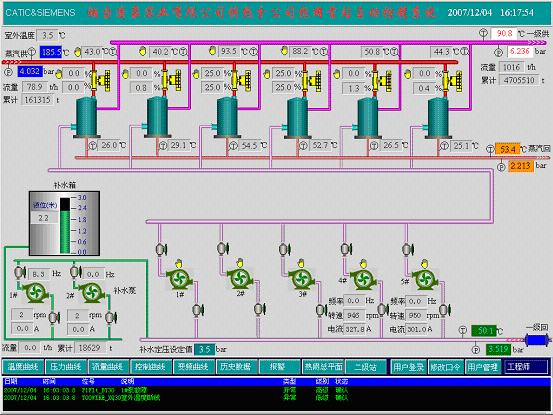

熱源首站工藝示意圖

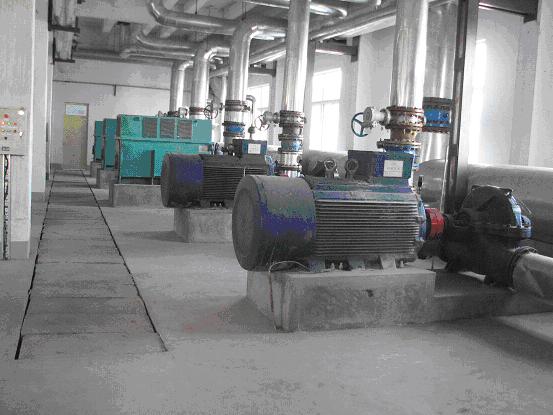

首站高壓電機及低壓變頻400KW電機房

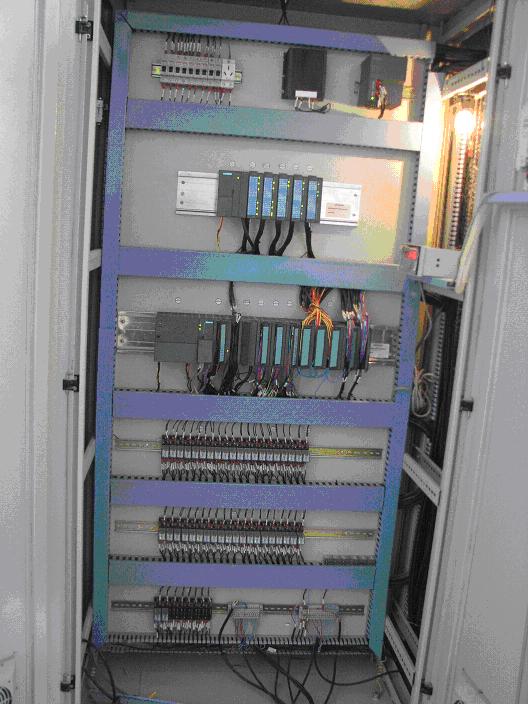

機柜內部結構

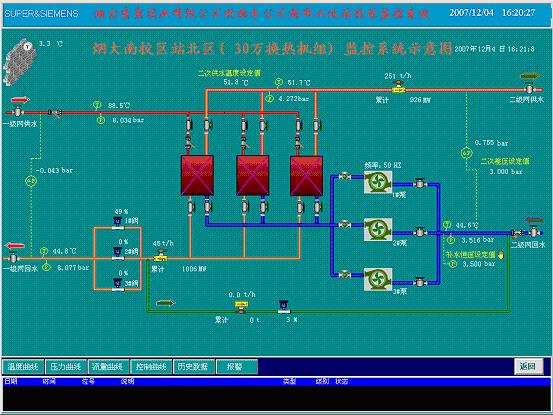

換熱站子站示意圖

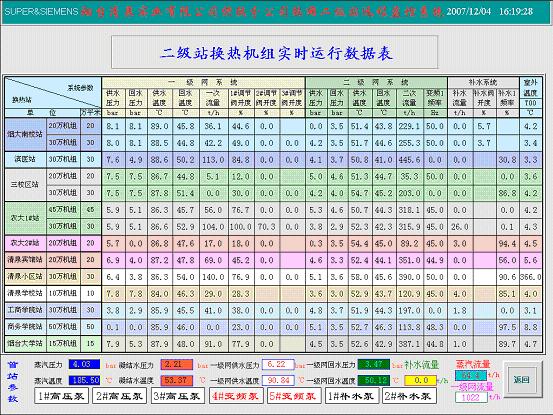

換熱站參數表 |
|
|
|
|
| | | |
