鍋爐為20噸熱水鏈條鍋爐，控制系統硬件采用西門子S7-300可編程邏輯控制器、ET200M分布式模塊，工業以太網通訊模式。
儀表傳感器和執行器采用國產的傳統儀表和執行機構；包括熱電偶、熱電阻溫度傳感器；壓力變送器、壓差傳感器；孔板流量計；玻璃管水位計以及雙色水位計；電動執行器；電動調節閥等設備。
電動機的控制采用星三角啟動控制和綜合保護器負載控制，可有效地對缺相、過流、欠壓、三相不平衡等實施保護。并和S7-300系統連接，接受鍋爐控制系統的管理。
上位機采用西門子的WINCC6.0監控軟件。有效地對所有參數實施監控和操作，報警、報表、安全管理功能完善。

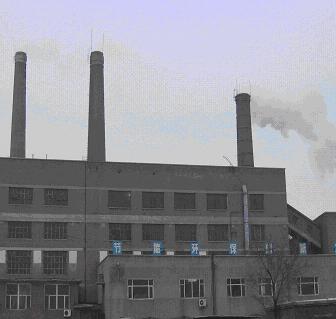

廠房外景

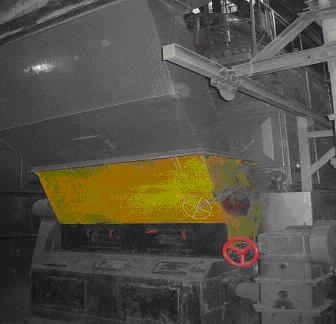

廠房內景

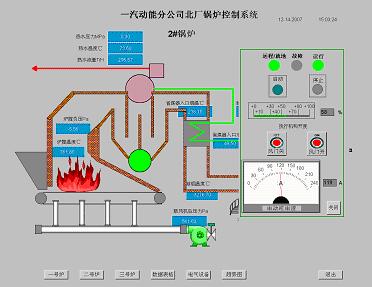

監控界面

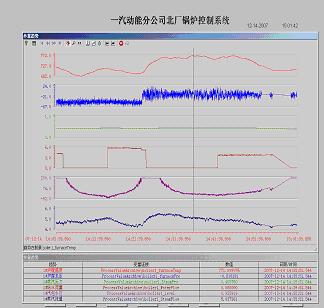

數據監控

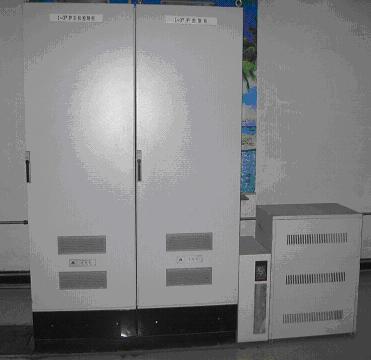

控制機柜 |
