一汽6#鍋爐改造項目為北京鍋爐廠生產的F-130/39-H中壓蒸汽煤粉鍋爐，額定壓力39公斤，溫度450度，流量130噸。原傳統控制部件改造為西門子的PCS7過程控制系統設備，部分傳統儀表改為PA表。但高壓電機、變頻器、執行機構等保留原第三方設備，要求PCS7系統通過協議轉換或總線和第三方設備進行通訊。
軟硬件采取西門子強大的PCS7過程控制系統，ET200M分布式模塊，PA表和PROFIBUS數據總線，全冗余結構，做到了可靠、安全、穩定、擴展性的完美統一。
PLC和上位機通訊采用了工業以太網，現場傳感器執行機構通訊采用PROFIBUS，高壓電機保護的通采用MODBUS。
項目實現了水位、溫度、爐膛負壓的自動控制以及連鎖保護。報表、安全管理、發布功能完善。系統運行穩定良好。

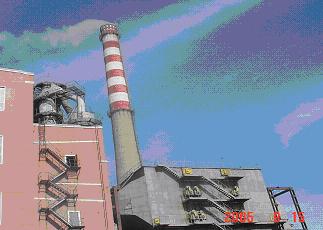

廠區外景

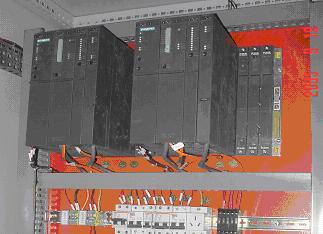

機柜結構

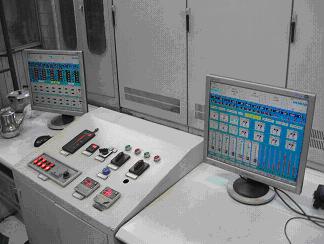

監控室
監控界面

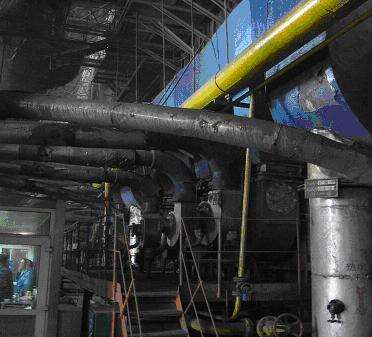

車間內景

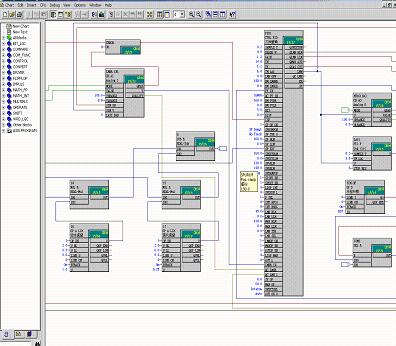

程序結構 |
