>>功能介紹

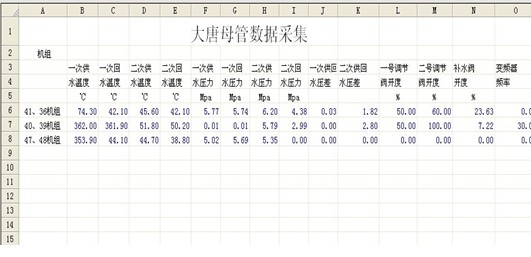

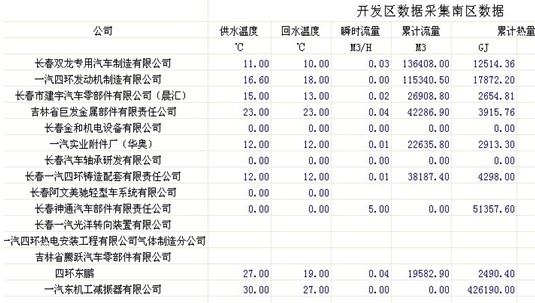

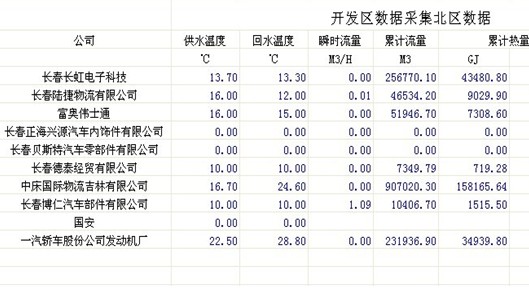

項目工程主要為各個站的供暖做數據遠程上傳，包括：總流量，總熱量，瞬時流量，運行和故障時間，進回水溫度等參數。
>>成功案例

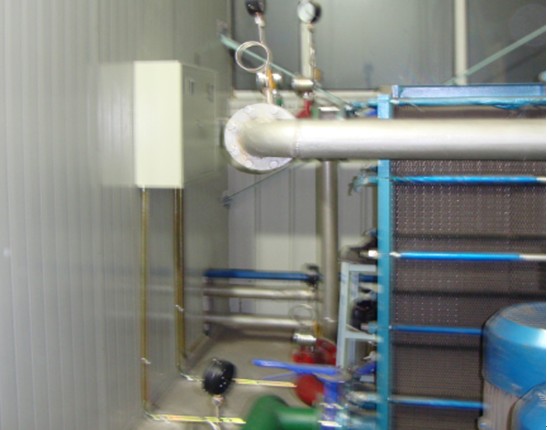

目前在長春汽車產業開發區以有87個換熱站安裝數據采集系統，目前各站點工作穩定，極大地方便了供熱單位的抄表和監控工作，也為用戶的供熱安全提供了保障。
>>控制器的參數與工作原理

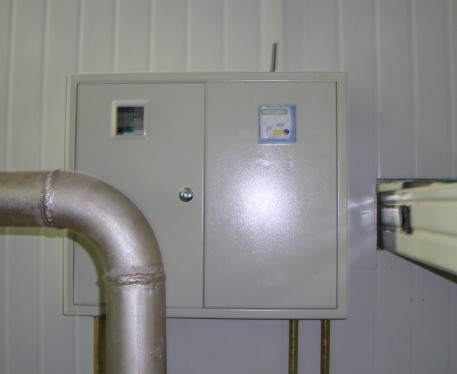

控制器的作用是：電控箱內含有一臺數據采集器（SUPER0901，具體參數如下），可接收上位機通過遠傳設備發送的查詢命令，接到查詢命令之后，自動讀取現場熱表的數據，并將數據返回至上位機以實現數據遠傳功能。

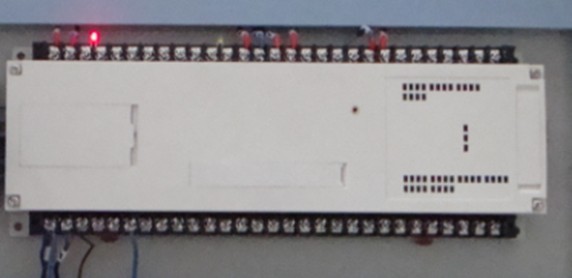

控制器SUPER0901：
將M－BUS協議數據轉換成MODBUS 協議數據
RS485自由協議儀表數據轉換成標準MODBUS協議數據
提供多路數字量輸出
提供多路模擬量輸入包括：熱電阻、0-10V，4-20mA,0-20mA,
提供模擬量輸出0-10,4-20mA
數字量輸入，脈沖等。
可編程控制。
控制器正常工作的時候，左上角的紅色的指示燈會不停的閃爍，本控制器對M-bus做了短路和過載保護功能，如果發生短路或過載，控制器的黃燈亮，并且切斷M-bus兩端電壓，這時需要手動復位，復位按鈕就在控制器下方，為紅色按鈕，如果短路或過載現象得到解決，按下紅色按鈕進行復位，控制器可正常工作。
出于用戶提出的要求，今年在選定的13個站中，對各站點的一次回水進行了溫度控制，在非控制站的基礎上，在各換熱站的一次回水側增加了蝶閥，溫度傳感器等。
豫新工貿公司，寶迪公司等9個站采用的是電動蝶閥+電動執行器的控制方式，，每個站點根據不同的管徑，安裝一套電動蝶閥執行機構，調節型電動蝶閥，溫度傳感器，控制箱在數據上傳的基礎上，加入了蝶閥控制功能，根據溫度傳感器測得的溫度，通過驅動執行器，從而控制電動蝶閥的閥門開度。
而神通公司，雙龍公司等4個站點，采用的是自力式調節閥，產品安裝方便，結構簡單，使用壽命長，不需要額外的控制器與溫度傳感器。
>>本套遠程監控系統具有以下特點：
1． 對于部分現場惡劣的環境有很強的抗電磁干擾能力。
2． 所有具備無線傳輸功能的箱體，安裝位置都經過信號測試，信號比較強，通訊狀況良好。
3． 控制箱的工作電壓為220V交流電，箱體內部有保險絲，對箱體內部元器件有保護作用，使用壽命較長。
4． 整個控制箱的功率不超過30瓦，對于工業用戶來說，耗電量幾乎可以忽略不計。
>>無線、有線設備與上位機通訊方式

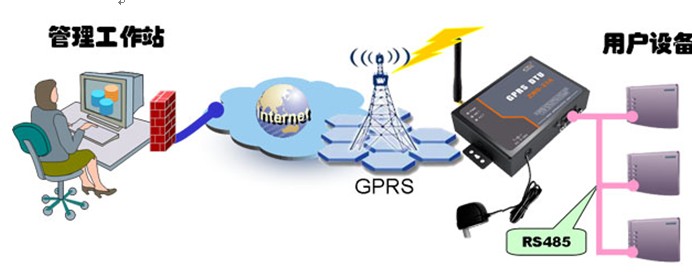

1、無線通訊方式
管理工作站通過TCPIP傳輸方式與DTU通訊，DTU與用戶設備（自主研發控制器）串行通信�？刂破骺梢圆杉鞣N數據源的儀器設備，包括mbus、modbus等。

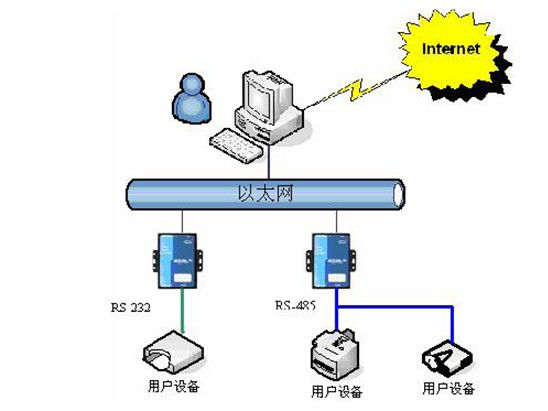

2、有限通訊方式
通過管理工作站TCPIP傳輸方式與串口服務器通訊，串口服務器與用戶設備（自主研發控制器）串行通信，控制器可以采集各種數據源的儀器設備，包括mbus、modbus等。
|
