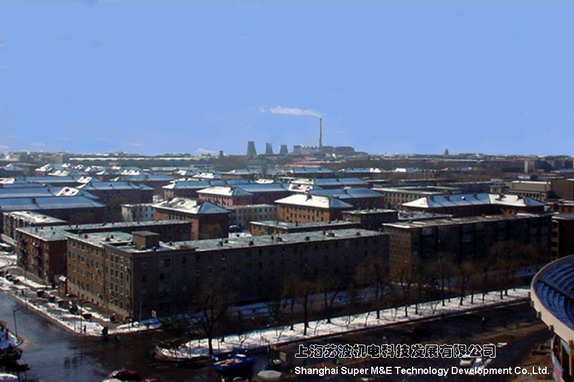

>> 項目概況
| |
一期 |
二期 |
|
供熱面積（萬m2） |
430 |
160 |
|
機組數量(臺) |
53 |
15 |
|
供貨范圍 |

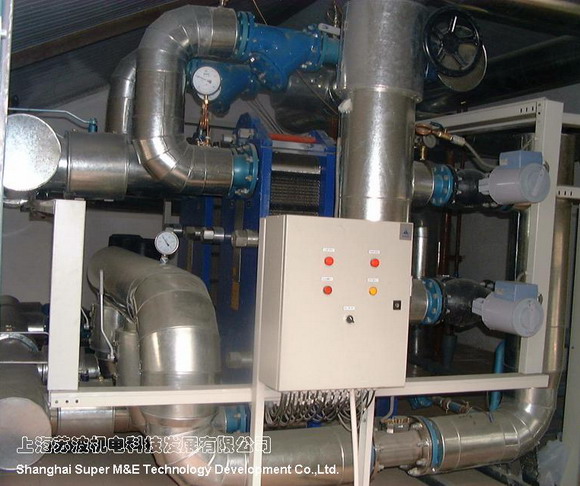

無人值守全自動換熱機組、控制及監控系統
的供貨、安裝、調試及技術服務 |
|
供熱指標 |
70w/m2(包括生活熱水) |
>> 主要工藝配置：
|
主要設備 |
設備制造商 |
|
控制系統 |
SIEMENS |
|
板式換熱器 |
ALFA LAVAL / LPM |
|
循環水泵 |
GRUNDFOS |
|
球閥 |
VEXVE / NAVAL |
|
除污器 |
DANFOSS |

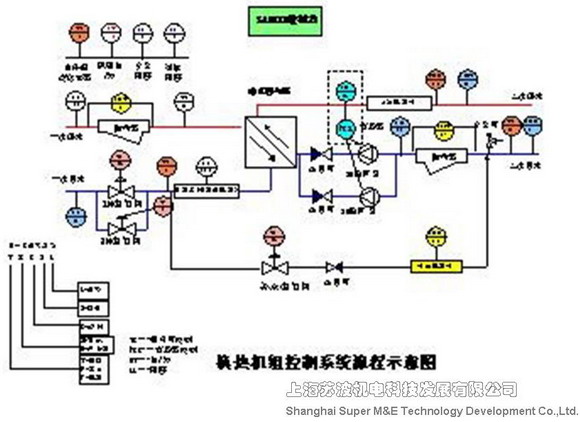

>> 機組控制特點:
無人執守全自動控制
智能化控制策略
SAPHIR控制器＋通訊卡
全變頻控制系統
雙閥并聯智能調節
安全、節能、可靠、穩定

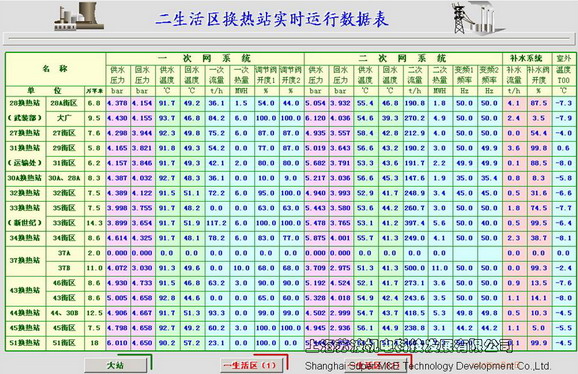

>> 集中監控系統特點:
網絡媒介：光纖以太網
監控平臺：Desigo Insight (SIEMENS)
功能：集中監視，上位操作、遠程報警、實時數據顯示，歷史數據存儲、分析，報表打印等功能
全網聯網運行、智能遠程調控
專家系統：真正實現全自動均衡供熱
>> 改造前熱網存在的問題:
-> 水力失調
大面積直供造成了水力失調現象嚴重，使近端過熱而遠端大面積過冷，無法滿足廣大居民的舒適度要求。
-> 回水溫度高
由于缺乏一次流量控制，使近端壓頭過高，只能在低溫差下運行(25℃左右)，導致熱網系統的安全性、穩定性、應急性極差。
-> 維修頻率高
冬季事故搶修頻率逐年增加，居民、運行檢修工人叫苦不迭。
-> 能源、投資資金的浪費
熱網失水量大，最大時可達到每小時800T/h,由于無監控很難確定漏水點,能源浪費現象嚴重。
>> 熱網改造前后對比:
|
項 目 |
改 造 前 |
改 造 后 |
說 明 |
|
熱網平衡 |
嚴重失衡 |
95%以上 |
自動平衡控制下達98% |
|
補水 |
最高800噸/時 |
最高100噸/時 |
二次側改造后可以再降低 |
|
運行成本 |
高 |
低 |
目前已經收回了全部自控投資，節能15%以上 |
|
舒適性 |
遠端不到14度 |
全部18度以上 |
|
|
維護 |
大量的搶修工作 |
完全無人值守 |
|
|
計量 |
沒有手段 |
可以計量 |
|
|
調節 |
沒有手段 |
精確調節 |
|
|
未來擴展 |
沒有余地 |
可以擴展 |

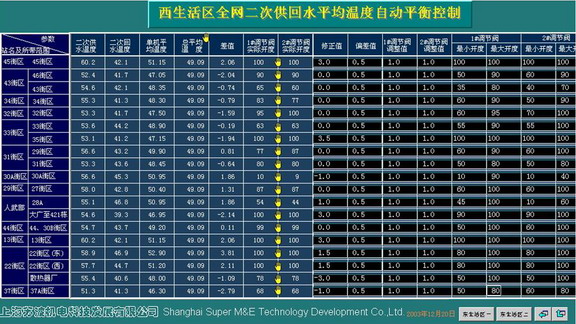

在沒有增加熱源的前提下，多供了100多萬平方米的面積 | >> 專家系統實際運行數據:
 >> 投資分析和效益:
-> 一個存在很多問題的熱網在很短的時間用較少的投資得到治理
-> 采用了來自世界領先的供應商-西門子提供的控制方案和技術
-> 建成了高效、舒適、可靠、安全的區域供熱系統
>> 總結：
設計合理，維護方便，真正實現了全自動無人值守，已穩定運行5個采暖季
開發了專家系統，實現了自動均衡供熱，節能效果顯著，原有熱源已增加了100多萬M2的供熱面積
|
